方案概述
传统压力/称重测试需要传感器与电脑之间用线缆连接，布线繁琐、移动不便，且容易受电磁干扰。本方案采用 BLE 低功耗蓝牙 替代信号线，用 内置锂电池 替代电源线，配合配套上位机软件，实现「一台主机覆盖整个测试台」的无线采集体验。
方案由三部分组成：应变式压力传感器、蓝牙采集主机、PC 上位机软件。传感器通过 DB9 接口与主机直连，主机将采集到的模拟信号转换成数字信号，通过蓝牙无线发送到电脑，上位机实时显示数据并支持标定与导出。
方案优势
免布线
蓝牙无线传输，无外露线缆
内置电池
充电锂电池，续航 8 小时以上
高精度
应变式传感器，支持多点标定
可定制
量程、协议、软件按需定制
主机细节
从正面到接口，每一处都经过精心设计

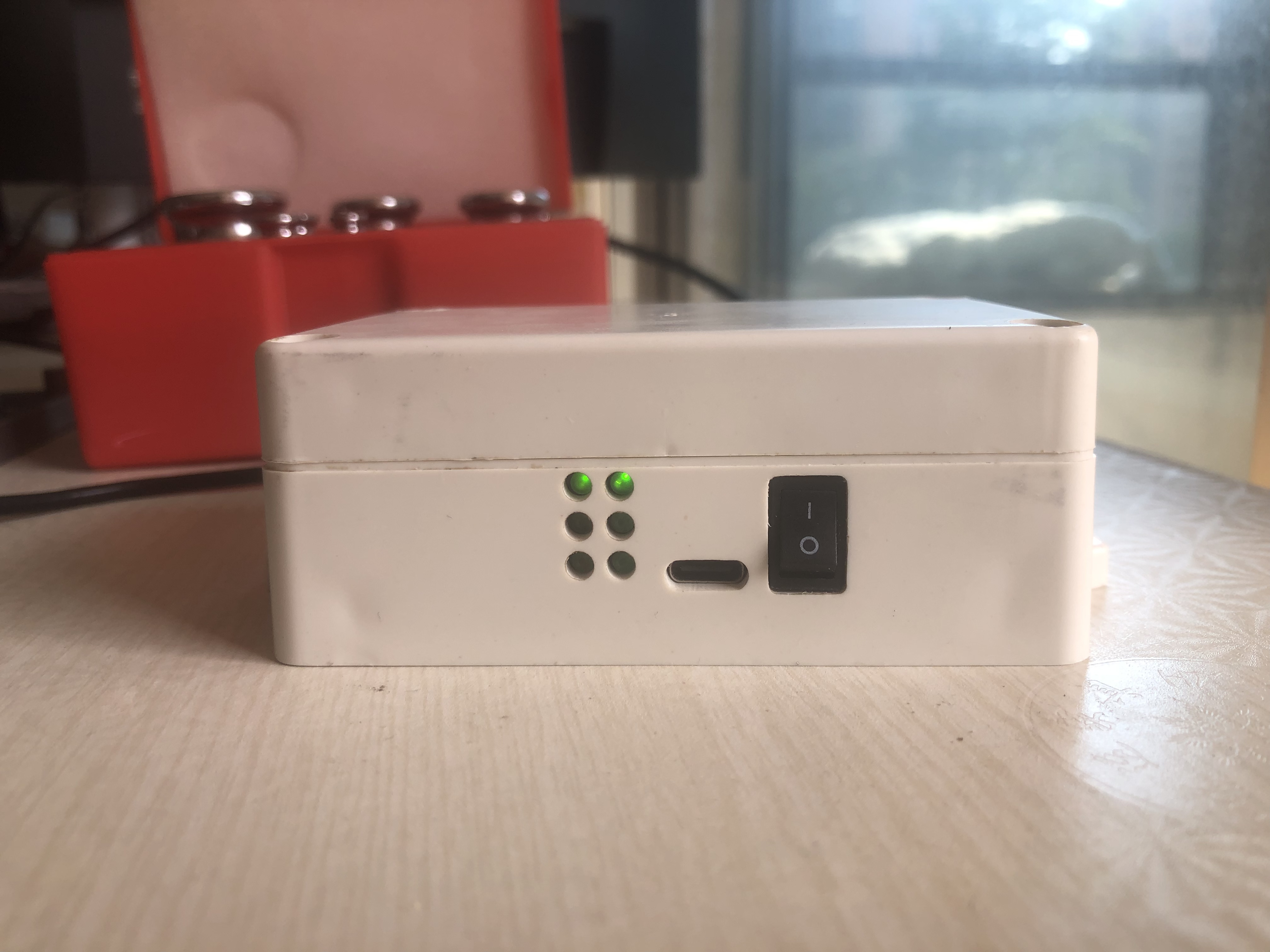

主机正面 · 状态一目了然
- 6 颗高亮度 LED 状态指示灯，电源、通信及工作状态实时反馈
- 通用 Type-C 充电接口，兼容主流数据线与充电器
- 经典船型物理电源开关，机械触点反馈清晰，稳定可靠
- 白色磨砂外壳，触感温润，防指纹耐脏污

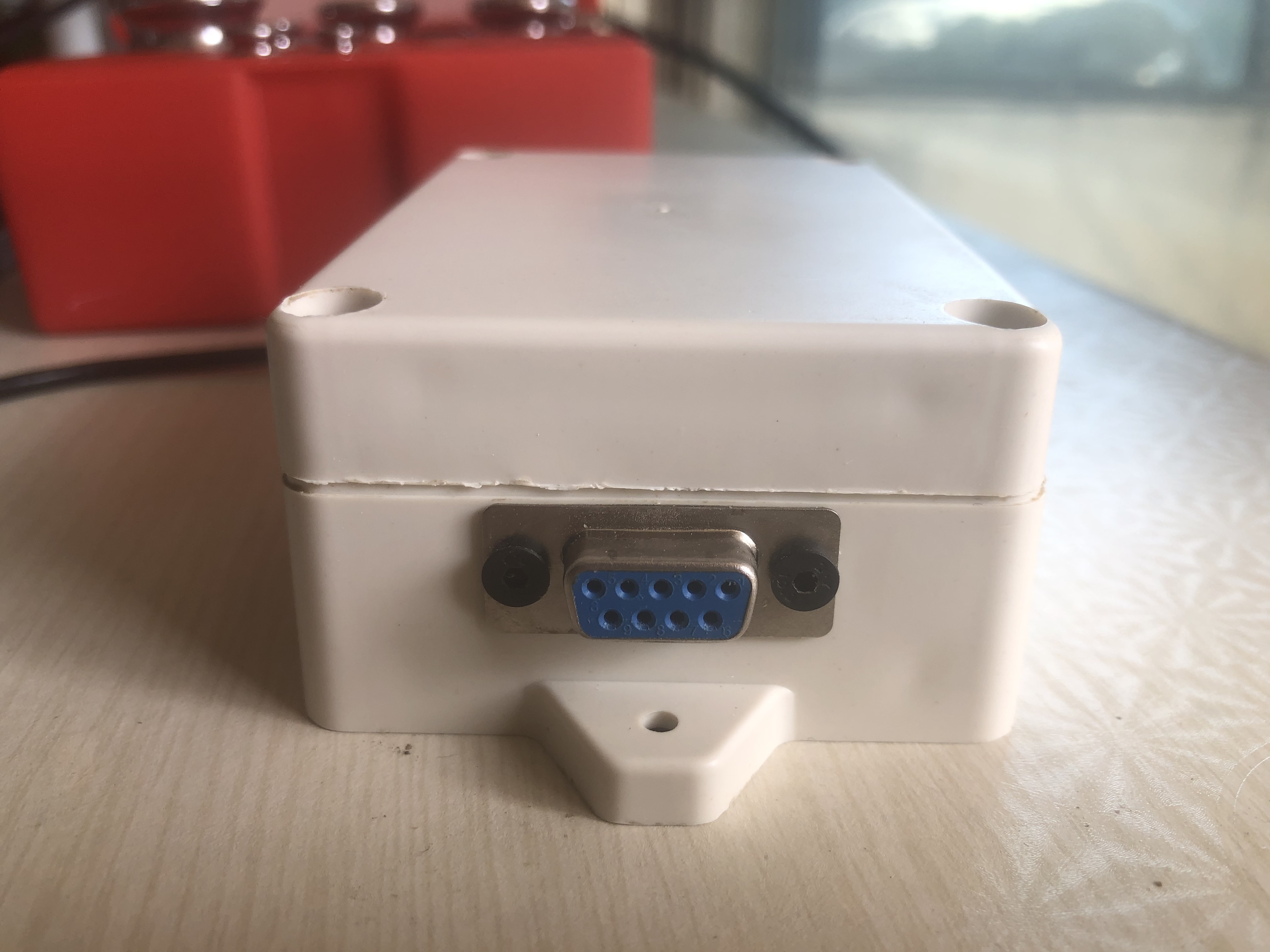

尾部接口 · 双锁固防松动
- DB9 蓝色母座配合双螺丝紧锁，有效防止振动导致连接松动
- 多类型传感器兼容，适配市面主流应变式压力、称重传感器
- 外壳集成加固安装耳，支持螺丝固定到测试台架或设备面板
- 接口防呆设计，插拔方向直观明确，维护更省心

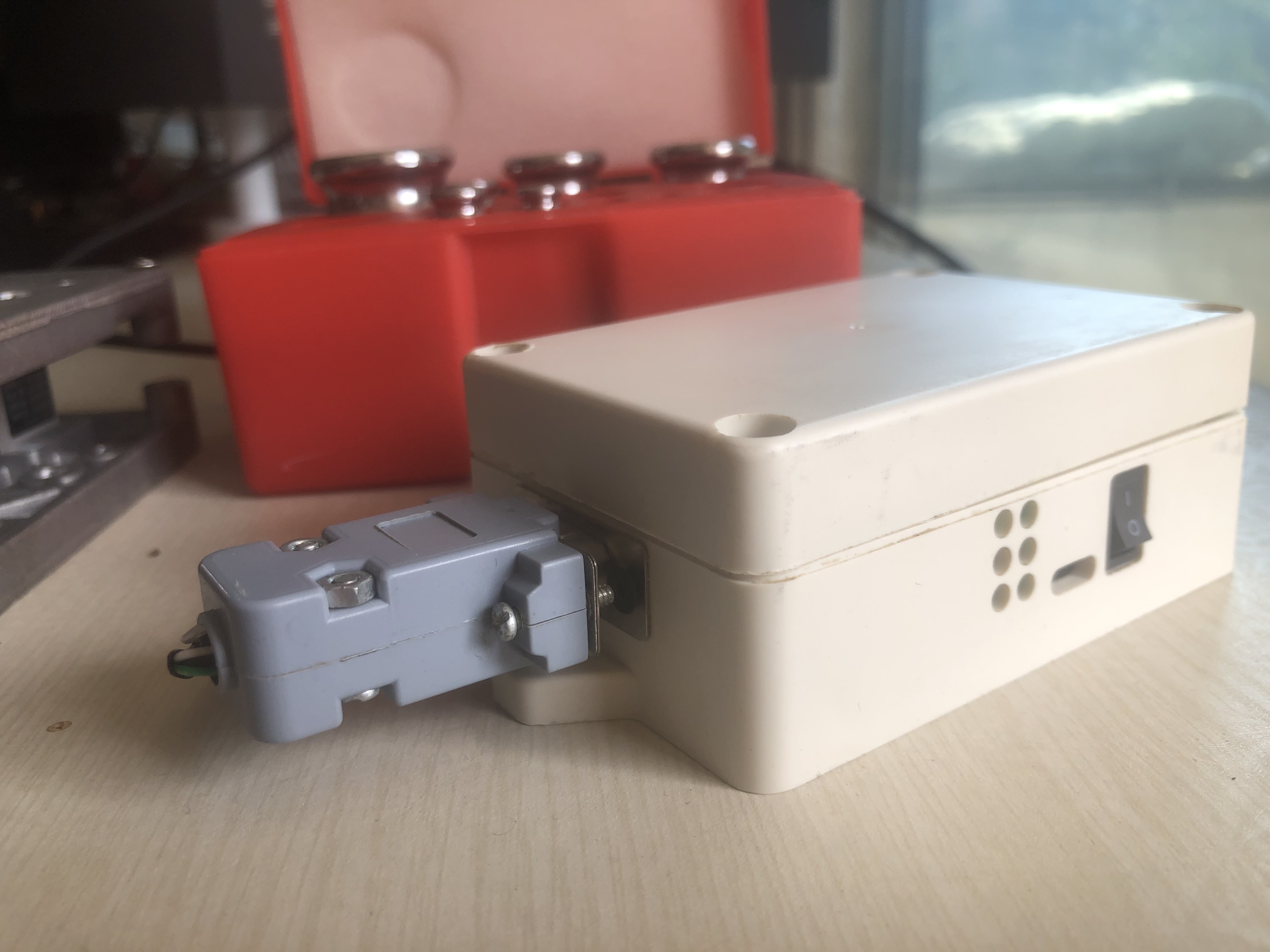

传感器直连 · 免布线
- 精准机械对接：DB9 接头对位插入，螺丝锁紧固定，杜绝松动隐患
- 纯净无扰环境：无外露线缆横穿测试台面，消除物理遮挡与电磁干扰
- 蓝牙无线传输：传感器端实时加载，主机蓝牙高速发送数据
- 单人极速部署：安装、开机、连接上位机全流程独立完成
完整套装 · 开箱即可标定使用
铝合金测力架
采用高强度铝合金打造，刚性结构设计，确保受力均匀稳定，为高精度标定提供坚实基础。
标准砝码组
配备专业红色收纳盒，包含多规格标准砝码，支持多点标定与溯源，符合国家计量标准规范。
蓝牙采集主机
内置高性能蓝牙模块，实现无线数据实时传输，支持云端实时上传，数据全程可追溯查询。
上位机软件
传感器数据实时显示，设备调试与一键标定

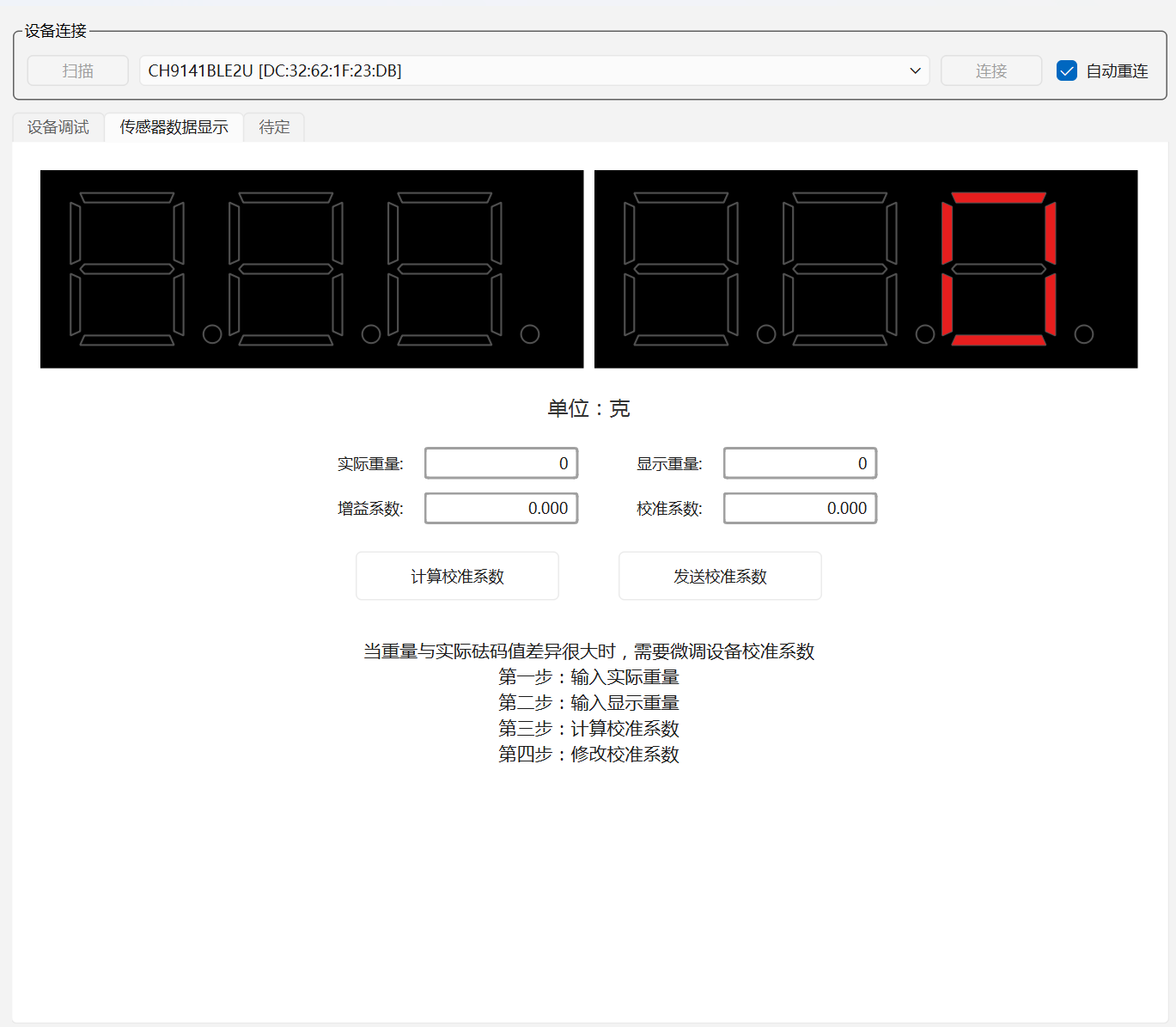

传感器数据实时显示
- 01直观可视的大屏读数：高对比度数码管风格，远距离或强光下也能清晰读取
- 02关键参数全维展示：实际重量、显示重量、增益系数、校准系数同屏呈现
- 03智能化四步校准：输入实际重量 → 输入显示重量 → 自动计算 → 发送至设备

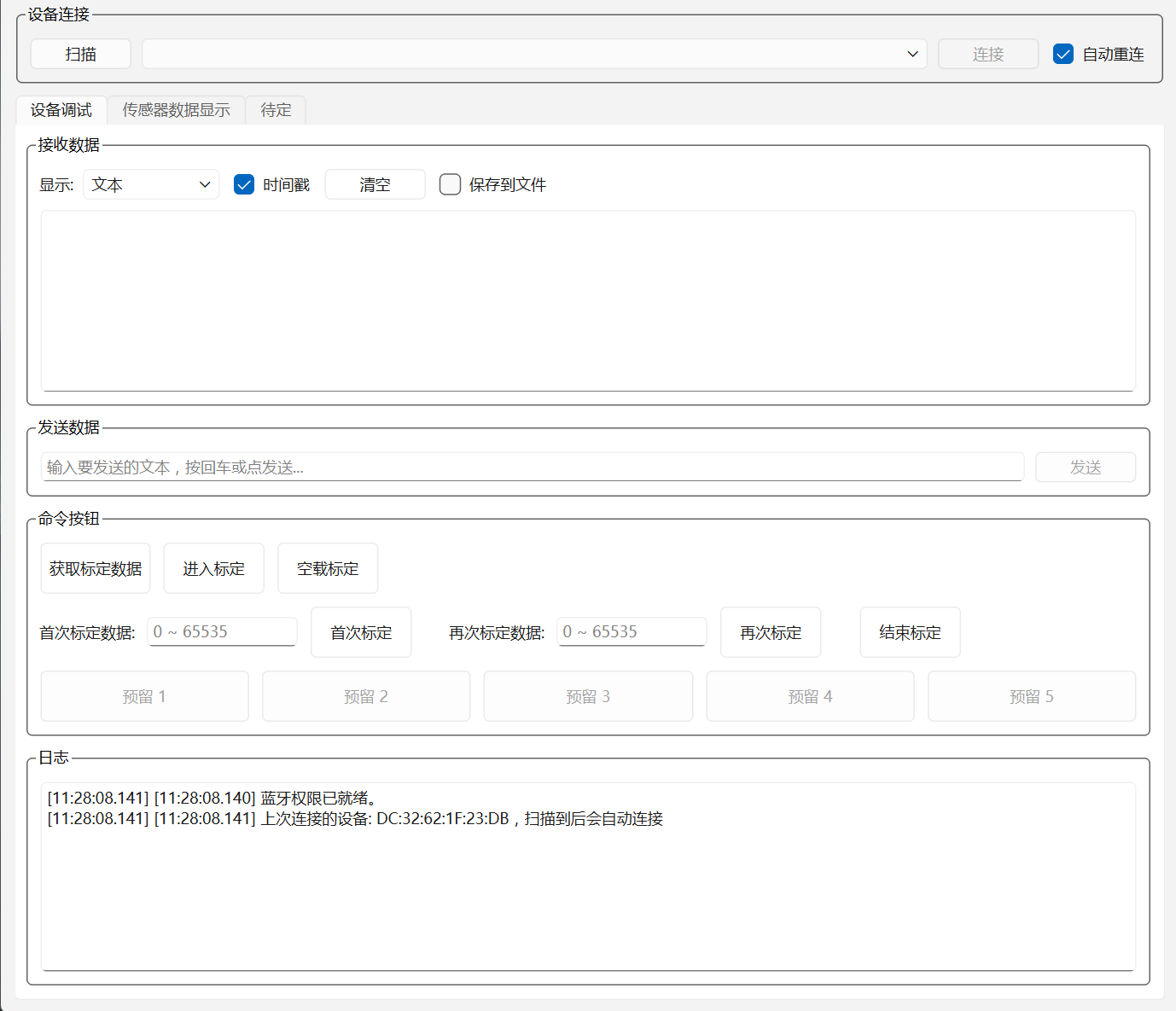

设备调试与一键标定
- 01智能连接与自动重连：支持自动扫描与一键连接，断连后自动重试
- 02数据时序归档与保存：接收数据自动附加毫秒级时间戳，支持本地保存
- 03全流程标定指令集：获取标定数据、空载标定、首次/再次标定、结束标定
适用场景
从实验室到工业现场，覆盖多种压力测量需求
高校力学实验
材料力学、称重原理课程的教学演示与数据采集
产品压力测试
按键手感、接触力、插拔力精准测试
工业称重标定
小量程称重模块的高精度标定与出厂抽检
机器人末端力控
机械臂末端执行器的实时测力反馈
研发样机调试
快速完成传感器方案验证与数据采集分析
现场移动检测
无电源工位、临时测试点的便携检测
